Описание
РДИМ-10-1,5-IV-УХЛ1 предназначен для защиты от индуктированных грозовых перенапряжений и их последствий воздушных линий электропередачи (ВЛ) напряжением 6 и 10 кВ трехфазного переменного тока с неизолированными и защищенными проводами компактного исполнения с расстоянием между соседними проводами около 0,5 м и с изоляторами класса 20 кВ в районах со степенью загрязнения не выше II.
Технические характеристики товара

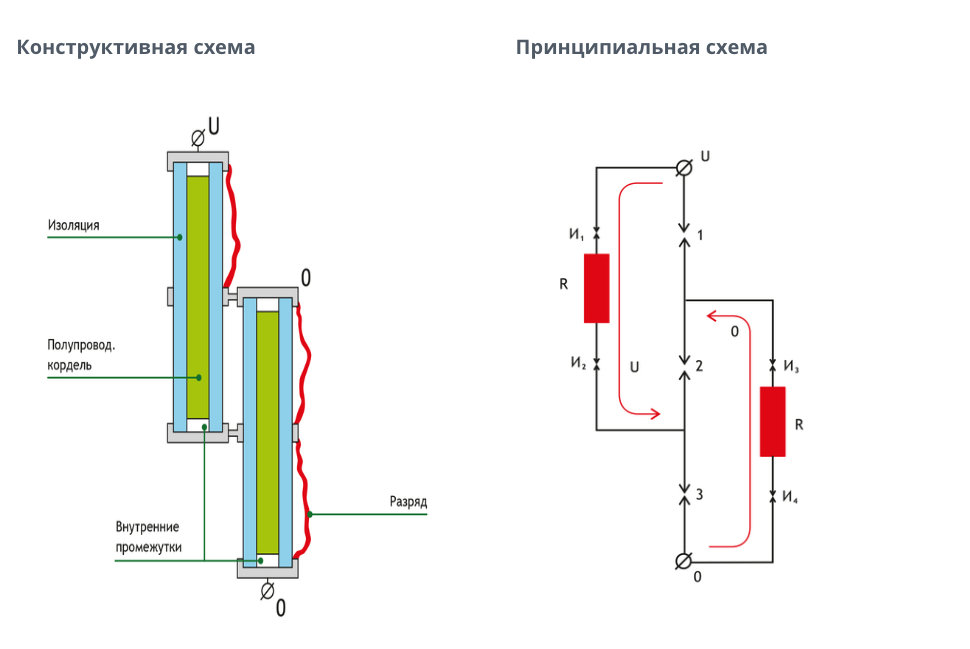

Разрядник РДИМ 10 1,5 IV УХЛ1 состоит из двух отрезков кабеля с резистивным корделем. Также в комплектации присутствует стержневой изолятор в виде тонкого жгута из силиконовой резины. Он снабжен специальными концами, с помощью которых разрядник крепится одним концом к проводу, а другим – к опоре. Так он служит для обеспечения необходимой механической прочности разрядника. а также для создания внешних искровых разрядных промежутков. Отрезки кабеля крепятся к изолятору при помощи втулок (сделаны из металла), образуя три разрядных модуля. Закрепляется разрядник на ВЛ с помощью крепежного зажима.
| Класс напряжения, кВ | 6, 10 |
| Расчетный ток короткого замыкания, не более, кА | 1,5 |
| Длина перекрытия по поверхности, мм | 620 |
| Импульсное 50 %-ное разрядное напряжение, не более, кВ
на положительной полярности на отрицательной полярности |
100
90 |
| Многократно выдерживаемое внутренней изоляцией импульсное напряжение, не менее, кВ | 50 импульсов / 300 |
| Выдерживаемое напряжение промышленной частоты, не менее, кВ
в сухом состоянии под дождём |
28
28 |
| Многократно выдерживаемый импульсный ток 8/20 мкс, не менее, кА | 20 импульсов / 40 |
| Допустимый ток короткого замыкания в месте установки разрядника, не более, кА | 1,5 |
| Масса, кг | 1,6 |
| Срок службы, не менее, лет | 30 |
